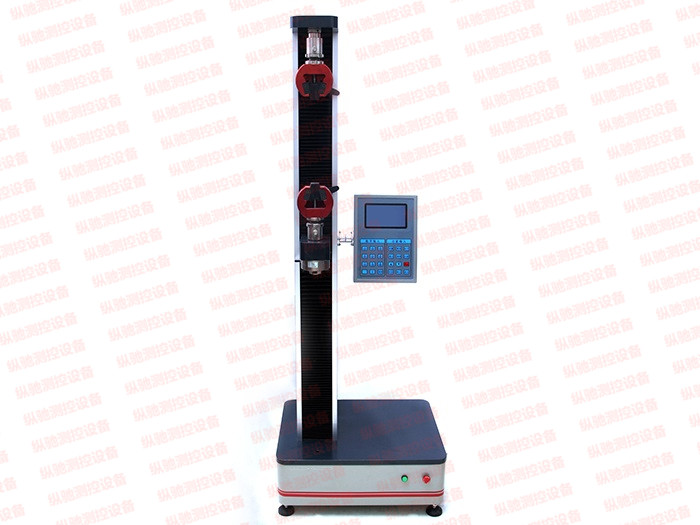

单柱微电脑拉力试验机功能用途，结构特点和技术参数(图文)

发布时间：2022-01-21 来源：济南纵驰测控设备有限公司 浏览：次

单柱微电脑拉力试验机广泛应用于建筑建材、航空航天航海、机械制造、电线电缆、橡胶塑料、纺织、家电等行业的材料检验分析，是科研院校、大专院校、工矿企业、技术监督、商检仲裁等部门的理想测试设备。

单柱微电脑拉力试验机主机的设计外形美观，操作方便，性能稳定可靠。系统通过控制器，经调速系统控制步进电机转动，经减速系统减速后通过精密丝杠副带横梁上升、下降，完成试样的拉伸力学性能试验，噪音低，效率高，具有较宽的调速范围。
结构特点:
1、调速系统采用步进电机和减速机，性能稳定可靠，具有过流、过压、过载等保护装置。
2、传动部分采用圆弧同步齿形带，精密丝杠副传动，传动平稳，噪音低，传动效率高。
3、万向节采用十字插销结构，而且具有摆角限制功能，一方面便于试样夹持，保证试验同心度，另一方面很好的消除了不规则试样对传感器的影响。
4、触摸健操作方式，液晶显示器实时显示，美观大方、方便快捷。
5、特殊附具：除配有标准拉伸附具外，也可根据用户需要配备特殊附具（如土工布、铝箔、纸张等）。
系统介绍:
1.综合性测试平台
微型计算机硬件平台，准确实时采集处理数据，测控界面温和、直观层次分明清晰、操作简单等特点。
2.试验力测量
负荷测量：选用高精度轮辐式负荷传感器，配以高性能的测量放大系统，保证了试验力的高分辨率。可根据用户需求配置多个传感器，实现试验力宽范围的测量。
3.位移测量
采用2000P/R高精度光电编码器与精密丝杠同轴转动，通过数字电路实现衡量位动力控制系统.采用全数字伺服控制器，控制高性能的伺服电机驱动同步齿形带，带动两对高精度无间隙的精密丝杠传动，具有加载平稳、低速性能好、无间隙、传动效率高、噪音低、传动平稳的特点。
4.变形测量系统
可根据试验标准的要求来选配大变形测量系统
5.保护装置
根据不同的试验，可调节限位保护开关位置，最有效防止夹具对撞。具有过载、过流、漏电等保护功能。
单柱微电脑拉力试验机技术参数

最大试验力	100N	200N	500N	1000N	2000N	5000N
操作方式	全中文菜单操作 触屏+按键
测量范围	最大试验力的2%~100%
精度级别	1级
试验力准确度	优于示值的±1%
变形显示误差	≤±(50+0.15L)
试验力	最小分辨力0.01N
位移测量	分辨率为0.01mm
变形准确度	优于±1%
调速范围	0.1mm/min~~500 mm/min
液晶显示内容	试验力、位移、峰值、运行状态、运行速度等
无级调速	采用步进电机及控制系统
试验空间调整机构	步进电机，同步带传动
电机功率	0.75KW
拉伸空间	700mm（可根据客户需求定制）
主机尺寸	530*270*1800mm
外观	符合国家GB/T2611标准
试验保护功能	过载保护
安全保护装置	限位开关
供电电源	220V  50Hz
重量	约100kg
工作环境	室温～45℃
湿度	20%～80%
