GW-40B钢筋/钢管弯曲试验机现场安装和调试规程(图文)

发布时间：2021-05-23 来源：济南纵驰测控设备有限公司 浏览：次

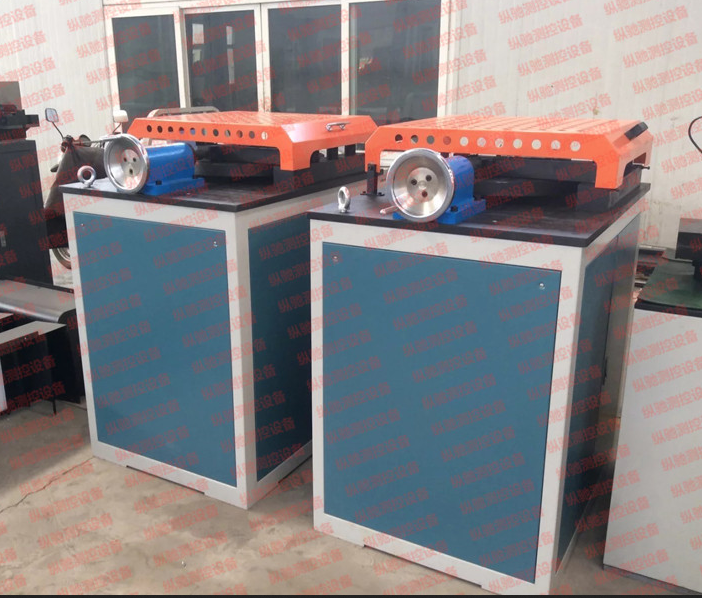

GW-40B型钢筋弯曲试验机是对钢筋进行平面正、反向弯曲试验的测试设备，该设备主要技术参数和指标符合GB/T1499.2-2018（代替GB/T1499.2-2007)《钢筋混凝土用钢第2部分:热轧带肋钢筋》、GB/T28900-2012《钢筋混凝土用钢材试验方法》、YB/T5126-2003《钢筋混凝土钢筋弯曲和反向弯曲试验方法》（代替GB5029-85《钢筋平面反向弯曲试验方法》）的标准要求，为钢厂和建筑单位检验螺纹钢筋反弯性能不可少的试验设备，同时适用于建筑行业现场钢筋弯曲，达到试验与施工一机两用.

GW-40B型是原GW-2/25型和GW-2/40型的替化产品，通过更换不同规格的配件一机可以替代两机用，为客户节约了资金。普业钢筋弯曲试验机性能齐全，质量优良并具有结构紧凑体积小，操作简单易掌握，弯曲角度数字显示直观，运行平稳噪音低，使用可靠寿命长，设计合理维修方便润滑简单等特点。普业设备的限位改为机械式限位开关，使用更方便耐用，易损件的设计更加合理，易损件刃口易更换。此外设备还增加了光电开关异常控制器报警功能，避免了因接近开关采集信号出现问题系统不停机而导致设备损坏。

弯曲钢筋直径范围（三级螺纹钢筋）	φ6-φ40mm
钢筋正向弯曲角度	0°-180°内任意设定
钢筋反向弯曲角度	0°-90° 内任意设定
工作盘转速	≤1.4r/min
辊心距离	165mm
工作盘直径	φ 580mm
电动机功率	1.5kw
随机配备弯心套（mm） HRB400 HRBF400 可完成钢筋弯曲性能试验（180°）	4×Ф6、4×Ф8、4×Ф10、4×Ф12、4×Ф14、 4×Ф16、4×Ф18、4×Ф20、4×Ф22、4×Ф25、 5×Ф28、5×Ф32、5×Ф36、5×Ф40各1件共十四件
HRB500 HRBF500 单独订货 可完成钢筋弯曲性能试验（180°）	6×Ф6、6×Ф8、6×Ф10、6×Ф12、6×Ф14、 6×Ф16、6×Ф18、6×Ф20、6×Ф22、6×Ф25、 7×Ф28、7×Ф32、7×Ф36、7×Ф40各1件共十四件
HRB600 HRBF600 单独订货 可完成钢筋弯曲性能试验（180°）	6×Ф6、6×Ф8、6×Ф10、6×Ф12、6×Ф14、6×Ф16、6×Ф18、6×Ф20、6×Ф22、6×Ф25、7×Ф28、7×Ф32、7×Ф36、7×Ф40各1件共十四件
HRB400E HRBF400E 如需完成钢筋反向弯曲性能试验 单独订货  (正弯90°，反弯20°)	5×Ф6、5×Ф8、5×Ф10、5×Ф12、5×Ф14、 5×Ф16、5×Ф18、5×Ф20、5×Ф22、5×Ф25、 6×Ф28、6×Ф32、6×Ф36、6×Ф40各1件共十四件
HRB500E HRBF500E 如需完成钢筋反向弯曲性能试验 单独订货  (正弯90°，反弯20°)	7×Ф6、7×Ф8、7×Ф10、7×Ф12、7×Ф14、 7×Ф16、7×Ф18、7×Ф20、7×Ф22、7×Ф25、 8×Ф28、8×Ф32、8×Ф36、8×Ф40各1件共十四件
工作辊	Ф42一件
弯心轴	Ф25、Ф42各一件
整机外型尺寸	1050×760×1170mm
重量	700kg

GB/T1499.2-2018钢筋双向弯曲试验机操作：
试验前，先打开电源开关，设置设定正弯、反弯角度的数值，按“设置”键和“选择”键盘选择证弯或反弯，按“<”或“>”选择光标的位数，按“+”和“-”进行数字的递加或递减，最后按“确定”键进行角度确定，按后就可以对钢筋进行弯曲试验。
    自动正弯试验：按附图3所示将工作轴和弯心套装在工作盘上，按“点动反弯”按键将工作盘反转至起始位置，放入钢筋试验，由压紧装置将试样压紧，再按“点动正弯”按键使正弯工作轴靠近并接触试样后，按“自动正弯”按键，试验机便自动做正向（顺时针）弯曲，并不断显示当前弯曲角度，当弯曲到设定角度时，
试验机便自动停车。按“清零”按键盘，以备下次试验。
自动反弯试验：将正弯后的试样和反弯工作轴按附图4所示放置，由压紧装置将试样压紧，按“点动反弯”按键，使反弯工作轴靠近并接触试样，并且使试样的另一端靠近并接触反弯挡轴后，再按动“自动反弯”按键，这时试验机便能自动做反向（逆时针）弯曲，并不断显示当前反向弯曲角度，当转到设定反弯角度时，试验机便自动停机。按“清零”按键，以备下次试验。



（图3）正向弯曲工作原理图             （图4）反向弯曲工作原理图
