电子式万能拉力试验机也称电子拉力机,主要用于材料的拉伸试验,可求得材料的抗拉强度,延伸率,屈服强度等试验参数。适用于塑料薄膜、复合材料、胶粘剂、胶粘带、不干胶、医用贴剂、保护膜、离型纸、背板材料、橡胶、纸张纤维等材料。
电子拉力试验机因为夹具特殊,从而衍生出来了很多专用的试验机,如薄膜拉力试验机,纸张拉力试验机,橡胶拉力试验机,塑料拉力试验机,环刚度试验机,宾格网拉伸试验机,安全网试验机,人造板万能试验机,土工布综合试验机等。电子式万能拉力试验机根据GB/T2611-2007《试验机通用技术要求》和GB/T16491-2008《电子式万能试验机》标准制造。微型计算机控制设备的上升、下降、试验、停止等,设备外形美观、操作方便、性能稳定可靠。
结构特点:

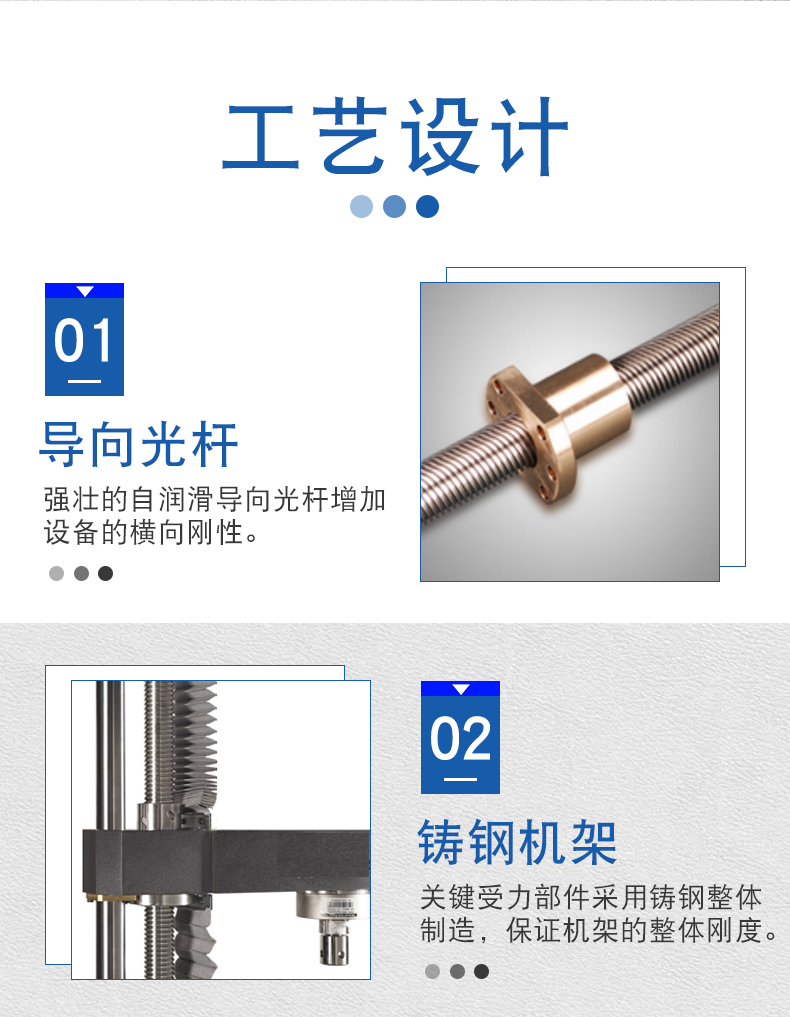

1、采用高精度、全数字调速系统及精密减速机,驱动精密丝杠副进行试验,实现试验速度的大范围调节,试验过程噪音低、运行平稳。
2、万向节采用十字插销结构,而且具有摆角限制功能,一方面便于试样夹持,保证试验同心度,另一方面很好的消除了不规则试样对传感器的影响。
3、触摸键操作方式,液晶显示器实时显示。显示界面可显示试验方法选择界面、试验参数选择界面、试验操作及结果显示界面和曲线显示界面,方便快捷。
4、可实现试样装夹时横梁快慢升降调整,具有过流、过压、过载等保护装置。
5、可选配微机接口,可外接微机实现试验过程的控制及数据的存储、打印。
系统介绍:
1.综合性测试平台
微型计算机硬件平台,准确实时采集处理数据,测控界面温和、直观层次分明清晰、操作简单等特点。
2.试验力测量

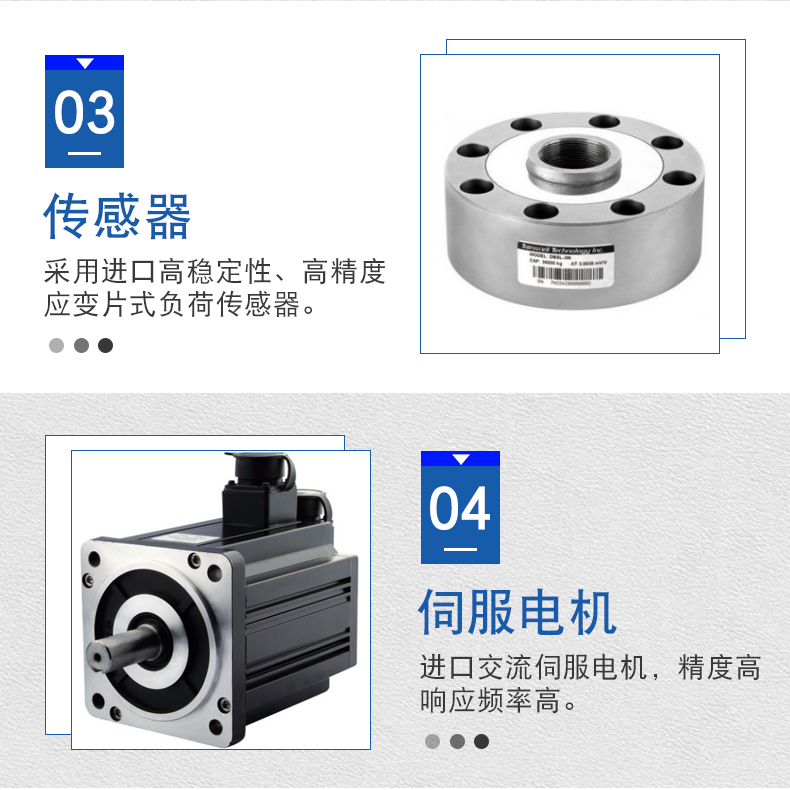

负荷测量:选用高精度轮辐式负荷传感器,配以高性能的测量放大系统,保证了试验力的高分辨率。可根据用户需求配置多个传感器,实现试验力宽范围的测量。
3.位移测量

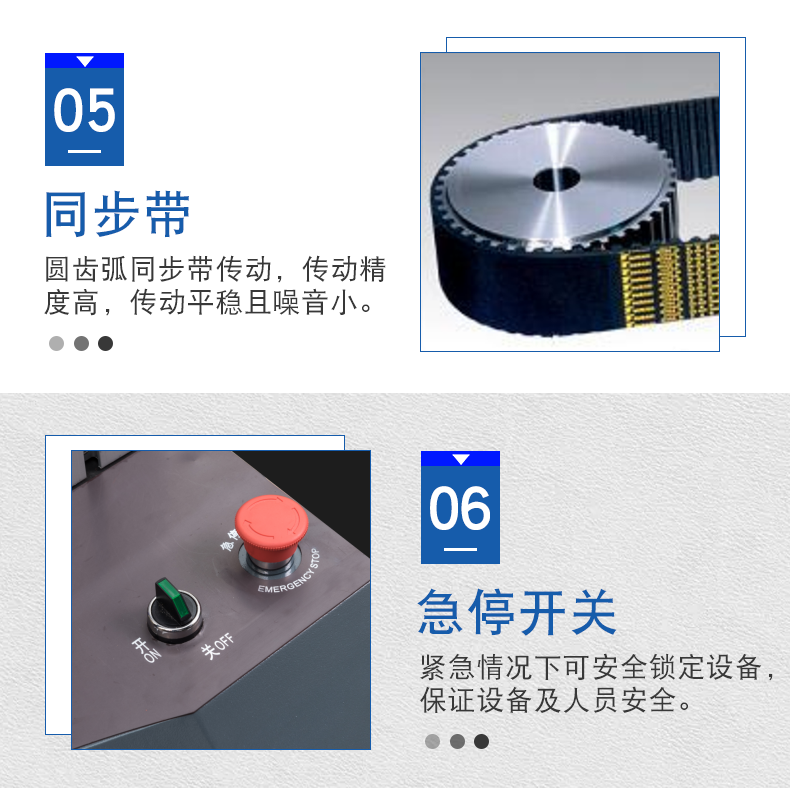

采用2000P/R高精度光电编码器与精密丝杠同轴转动,通过数字电路实现衡量位动力控制系统采用全数字伺服控制器,控制高性能的伺服电机驱动同步齿形带,带动两对高精度无间隙的精密丝杠传动,具有加载平稳、低速性能好、无间隙、传动效率高、噪音低、传动平稳的特点。
4.变形测量系统
可根据试验标准的要求来选配大变形测量系统
5.保护装置
根据不同的试验,可调节限位保护开关位置,最有效防止夹具对撞。具有过载、过流、漏电等保护功能。
单臂电子拉力试验机技术参数:
最大试验力 |
100N |
200N |
500N |
1000N |
2000N |
5000N |
操作方式 |
全中文菜单操作 触屏+按键 |
|||||
测量范围 |
最大试验力的2%~100% |
|||||
精度级别 |
1级 |
|||||
试验力准确度 |
优于示值的±1% |
|||||
变形显示误差 |
≤±(50+0.15L) |
|||||
试验力 |
最小分辨力0.01N |
|||||
位移测量 |
分辨率为0.01mm |
|||||
变形准确度 |
优于±1% |
|||||
调速范围 |
0.1mm/min~~500 mm/min |
|||||
液晶显示内容 |
试验力、位移、峰值、运行状态、运行速度等 |
|||||
无级调速 |
采用步进电机及控制系统 |
|||||
试验空间调整机构 |
步进电机,同步带传动 |
|||||
电机功率 |
0.75KW |
|||||
拉伸空间 |
700mm(可根据客户需求定制) |
|||||
主机尺寸 |
530*270*1800mm |
|||||
外观 |
符合国家GB/T2611标准 |
|||||
试验保护功能 |
过载保护 |
|||||
安全保护装置 |
限位开关 |
|||||
供电电源 |
220V 50Hz |
|||||
重量 |
约100kg |
|||||
工作环境 |
室温~45℃ |
|||||
湿度 |
20%~80% |
