高强螺栓楔负载拉伸试验机|螺栓螺母保证载荷试验机(图文)

产品分类: 液压万能试验机
产品概述:高强螺栓楔负载拉伸试验机采用油缸下置式主机,主要用于螺栓、螺钉、标准件、紧固件的拉伸、屈服强度、弯曲和剪切试验,以及一些产品的特殊试验,适用于电子产品,机械产品,数码产品,电力设备,机电机械产品,船舶,车辆,水利工程等领域,试验操作和数据处理符合GB228-2002/2010《室温材料金属拉伸试验方法》等标准的要求。

高强螺栓楔负载拉伸试验机采用油缸下置式主机,主要用于螺栓、螺钉、标准件、紧固件的拉伸、屈服强度、弯曲和剪切试验,以及一些产品的特殊试验,适用于电子产品,机械产品,数码产品,电力设备,机电机械产品,船舶,车辆,水利工程等领域,试验操作和数据处理符合GB228-2002/2010《室温材料金属拉伸试验方法》等标准的要求。


采用单空间结构形式,驱动油缸下置;主机为全钢性无间隙结构,拉伸试样断裂时,试验机对地面无冲击。同时主机具有高抗测拉(压)能力的优点,针对不同轴的试样也能正常试验;试验空间布置合理,符合人机工程学原理,减小试验人员劳动强度;试验机同轴度高,同时试验时无任何附加阻力作用在测力传感器上面,试验结果更加准确;采用拉线式光电编码器测量位移,精度高,抗冲击;专业模块化TestSoftV1.1试验软件满足国家、国际及行业标准的试验要求,可扩展实现试验数据网络传输功能;力、变形、位移三闭环控制。
2、满足标准:GB/T2611-2007《试验机通用技术要求》
GB/T16826-2008《电液伺服万能试验机》
JJG1063-2010《电液伺服万能试验机检定规程》
GB/T 228-2002《金属材料室温拉伸试验方法》
GB/T 7314-2005《金属材料室温压缩试验方法》

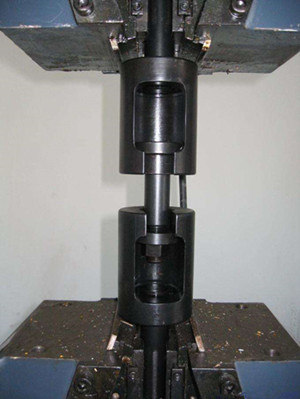

3、配置专用的螺栓拉伸辅具,可进行螺栓抗拉强度及锲负载试验。
4、该机主要应用于冶金钢铁、机械制造、电子电器、汽车生产、电线电缆、民用航空、科研院所、商检仲裁、技术监督部门、建材陶瓷、石油化工等行业。
产品特点:
1、采用单空间结构形式,所有试验都在同一个空间里完成,试验空间布置合理,符合人机工程学原理,减小试验人员劳动强度;
2、上置式双向控制油缸具有良好的对中性,优良的吸能减震性能,方便的空间调整;
3、采用拉压双向轮辐式负荷传感器,抗测拉(压)能力强,线性、稳定性好;
4、主机为全钢性无间隙结构,楔形钳口,具有良好的对中性,保证试验数据的准确性;拉伸试样断裂时,试验机对地面无冲击;
5、油源采用静音设计,环保,人性化,独有的压差随动系统,降低能耗,减少发热,保护油路;控制阀采用阿托斯数字阀,控制精度更为准确;
ENUO-TEST测控系统:
1、本控制系统由我公司自主研发,统采用阿托斯高精度数字阀,具有力、位移、变形三闭环控制功能,控制精度高,可靠性好,满足GB、ISO、ASTM等标准对于金属拉伸、压缩、弯曲、剪切等试验要求,采用微机系统实现电子测量、自动完成强度测试,自动分析计算和打印报告。
2、功能特点:
★测量、控制系统采用单独外置控制器,计算机数据处理方式,以ARM芯片为核心的控制单元(外置控制器)进行过程控制,计算机进行控制过程的数据处理和控制结束后的数据结果处理,在保证系统性能的基础上,大大降低了传统控制技术对计算机的依赖,降低了对计算机的要求(传统技术因采用计算机为核心控制,要求用工控机);
★采用了位置式的控制器,为控制系统的售后维修提供了极其有效的便利条件;
★采用高精度放大器及24位高精度A/D转换器,有效内码±200000,试验力、变形测量分辨率达1/500000且全程不分档;
★采用32位高速ARM芯片作为主控CPU,与以往单片机的控制器比较具有运算速度高、处理能力强、控制精度高、响应速度快等特点;
★采用高速的以太网通讯接口与PC机通讯,最高通讯传输速度为100M/s,克服了RS232串口通讯速度慢的特点;
★本系统软件可在WIN2000、XP、NT、WIN2007操作系统下工作;
★采用模糊PID控制策略实现的闭环控制,系统具有控制效果自适应性的调整;
★控制步骤任意设定;
二,主要技术指标:
1,楔负载试验较大拉力:696kN(M30-10.9s)
2,螺栓较小拉力荷载试验:583kN(M30-10.9s)
3,螺母保证荷载试验:583kN(M30-10.9)
4,螺栓保证荷载试验:466kN(M30-10.9s)
备注:M30以上及M10以下的高强螺栓试验夹具需特殊订货。

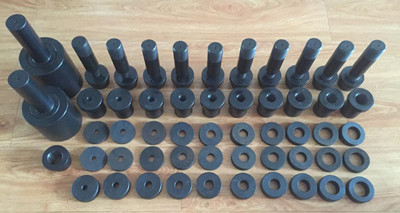

三,夹具配置:


1,夹具体(含拉杆)一对(共4件)
2,平垫M10M12M14M16M18M20M22M24M27M30各一件(共10件)
3,带内螺纹的拉力环M10M12M14M16M18M20M22M24M27M30各两件(共20件)
4,楔负载块M10M12M14M16M18M20M22M24M27M30各一付(2件/付,共20件)M20以下为10º,6º
M22(含M22)以上为4º,6º
5,螺母试验芯棒M10M12M14M16M18M20M22M24M27M3各一件另配一件M33的芯棒通用拉力环
