你的当前位置:首页 > 产品中心 > 试验机专用夹具

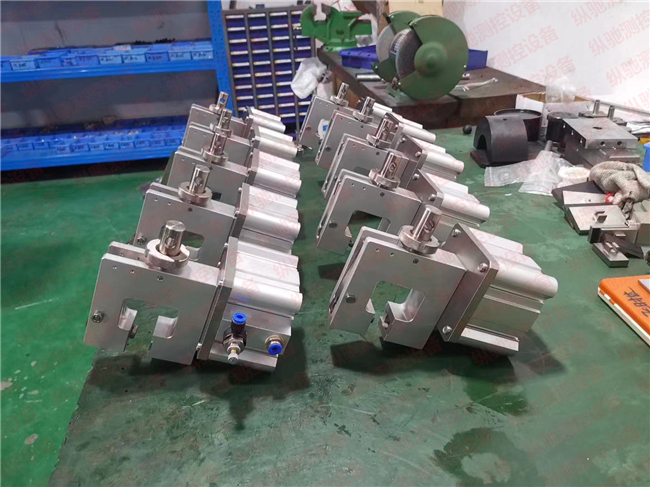

薄膜气动拉伸试验夹具-非金属材料气动拉伸夹具-自动加紧夹具(图文)

产品分类: 试验机专用夹具
产品概述:薄膜拉伸专用的气动拉伸夹具配三通脚踏阀、气源处理三联件(减压阀、过滤器、油雾器)、开关阀、节流阀、气管等其它气动元器件。适用于橡胶、塑料、纸、布、薄膜、铝箔等试样的夹持。具备重量轻,夹持效率高,使用简单、方便等优势。

标题:薄膜气动拉伸试验夹具-非金属材料气动拉伸夹具-自动加紧夹具
关键词:薄膜气动拉伸试验夹具


描述:薄膜拉伸专用的气动拉伸夹具配三通脚踏阀、气源处理三联件(减压阀、过滤器、油雾器)、开关阀、节流阀、气管等其它气动元器件。适用于橡胶、塑料、纸、布、薄膜、铝箔等试样的夹持。具备重量轻,夹持效率高,使用简单、方便等优势。
工作原理:1.当压缩空气由进气口进入,通过活塞轴孔进入气缸左室,由于空气压力,使气缸薄膜向右产生很大张力,带动活塞轴向右移动,并通过拉杆带动夹具往同一方向,将工件卡紧。
2.工件加工完后,关闭气阀,打开另外一端的气阀,压缩空气由另外一端进入活塞轴孔,进入气缸右室,由空气压力使薄膜产生向左张力,带动活塞轴向左移动,通过拉杆将夹具向左推进,这时夹具卡自动松开,将工件取出,再另换工件继续加工。当活塞轴在移动过程中,贮存在气缸左右室内的废气都可由原孔道排出。
