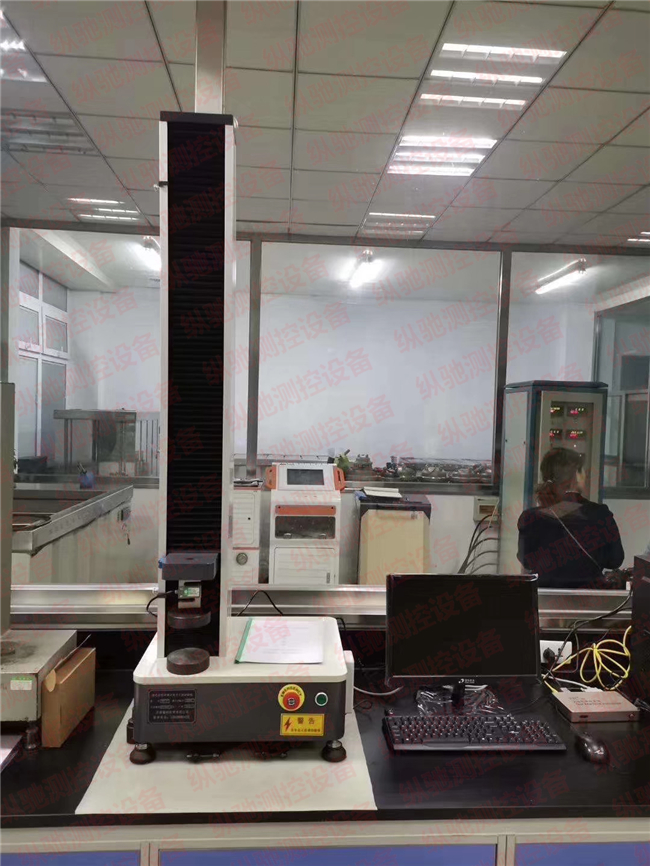

桌上型拉力试验机可对金属、非金属及复合材料进行力学性能测试和分析研究，广泛应用于航天航空、石油化工、机械制造、塑料橡胶、陶瓷建材、金属材料、建筑工程等行业，以及高等院校、科研机构、技术监督、质检站所等部门.

1主机
1.1主机采用高钢度门式框架结构，强度高、变形小；
1.2采用进口高精度滚珠丝杠，传动高效平稳；
1.3传动部分采用圆弧齿同步带传动，传动过程中双向无间隙；
1.4采用交流伺服电机及驱动系统，确保传动平稳，力矩稳定，具有过流、过压、过载等保护装置，调速比可大1:100000；
1.5夹具经特殊设计，夹持牢固，操作方便，无钳口滑移现象；
1.6特殊工艺保证试验机同轴度，很好的消除了不规则试样对传感器的影响。
2控制系统
1、实现了试验力、试样变形、横梁位移和试验进程的四种闭环控制；
2、数据采集系统由4路高精准24位A/D转换通道组成。zui高分辨率达1/300000，全程不分档；
3、选用BB、AD、Xilinx等原装名牌集成器件，全数字化设计；
4、符合PCI总线标准，微机自动识别和安装，做到“即插即测”；
5、电子测量系统无电位器等模拟元件，保证互换性，方便维修更换。

要技术参数：
结构形式单臂式结构
最大试验力（N）
50 100 200 500
试验力级别0.5级
试验力测量范围0.4%--100%FS
试验力示值相对误差≤示值的±0.5%
力分辨率1/500000
位移测量装置光电编码器
位移示值相对误差≤示值的±0.5%
位移分辨率（mm）0.001
位移速率调节范围（mm/min）0.001-500无极调速
安全保护装置机械限位保护和软件过载保护
有效拉伸空间（mm）300
拉伸夹具根据材料选配
主机外形尺寸（mm）490×380×1280
主机电源0.3KW/AC220V±10%
主机重量（KG）220
