标题:防眩板抗风载荷试验装置|GB/T24718牵引力力学试验夹具
关键词:防眩板抗风载荷试验装置

描述:防眩板整体力学性能夹具是根据中华人民共和国国家标准GB/T 24718-2009《防眩板》实验要求，研发生产的，主要测试防眩板抗风荷载及抗变形量试验。
抗风载荷F
将防眩板底部固定于试验平台上，板的中部用标准夹具夹持，以标准夹具的中点为力学牵引点，用刚性连接介质通过定滑轮与力学试验机牵引系统牢固连接，牵引点应与定滑轮下缘在同一直线上，且牵引方向应垂直于防眩板板面，在连接介质完全松弛的情况下，以100mm/min的速度牵引，直至板面***裂或已经达到***负荷时，停止试验，所受***牵引负荷即为试样的抗风载荷，如此共进行3组试验，取3次试验结果的算术平均值为测试结果。
抗变形量R
试验设备设置同抗风载荷，将防眩板固定于试验平台上，并与试验机良好连接，标记出上端到操作台平面的投影S，启动试验机，以15mm/min的速度进行牵引，当牵引负荷达到表2中相应规格的抗风载荷时，停止牵引，卸掉施加负荷，使防眩板自由弹性***，5min后作板上端到操作台平面的投影。如此共进行3组试验，取3次试验结果的算术平均值为测试结果。
试验前应将支架用膨胀螺栓固定在地面上防眩板试验台的中心应与防眩板试验机的中心对齐.
1分别将上下夹具安装到防眩板试验机上下夹具座中,旋紧接头锁紧螺母.此处应注意,还需旋紧下夹具上的脚轮,使它能对下夹具提供良好的支撑,然后将其上的螺母锁紧.

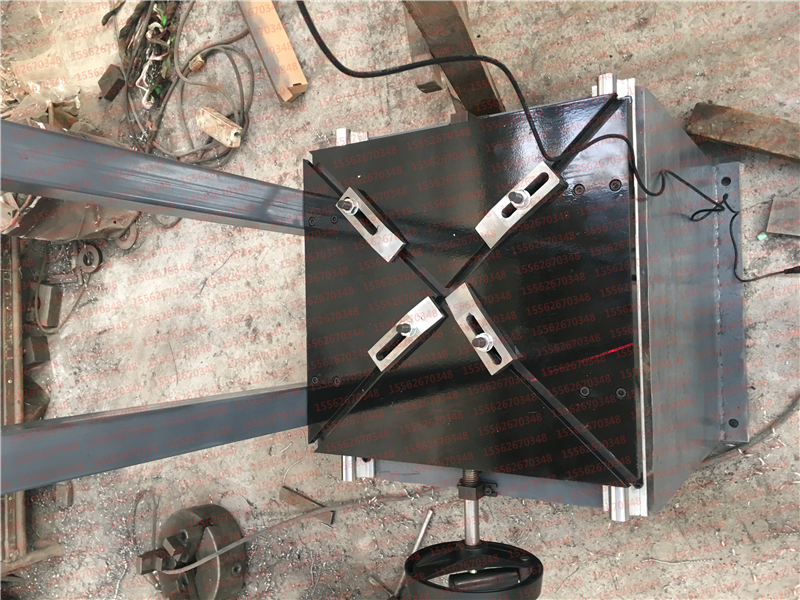

2将试样安放在防眩板试验台上,并用压板可靠的压住.试样的中心应能与刻度尺的中心线重合.
3.将标准夹具夹持在试样的中部,并旋紧蝶形螺母.
4.旋转滚轮安装座以调整调节螺杆的高度,量取安装座上刻线处与试验机的台面高度H(H=h/2-57,h为试样高度),旋紧锁紧螺母.
5.将钢丝绳的一端安装在标准夹具上,插入插销.将另一端绕过滚轮,安装在上夹具上,插入插销.
6.选择试验方案,将传感器示数清零,开始试验
