加高加宽电子万能试验机|进口配置WDW-150E电子万能试验机(图文)

产品分类: 电子万能试验机
产品概述:WDW-150E电子万能试验机精度均达1级以上,测控系统可进行拉伸、压缩、弯曲、剥离、撕裂、剪切、刺破、压陷硬度、低周疲劳等各项物理力学试验,可根据客户产品行标、国标和国外标准进行试验和提供数据;能自动求取最大试验力、断裂力、屈服、抗拉强度、弯曲强度,弹性模量、伸长率、定伸长应力、定应力伸长、定应压缩等参数。

WDW-150E电子万能试验机精度均达1级以上,测控系统可进行拉伸、压缩、弯曲、剥离、撕裂、剪切、刺破、压陷硬度、低周疲劳等各项物理力学试验,可根据客户产品行标、国标和国外标准进行试验和提供数据;能自动求取最大试验力、断裂力、屈服、抗拉强度、弯曲强度,弹性模量、伸长率、定伸长应力、定应力伸长、定应压缩等参数。


结构特点:
1.主机采用高钢度门式框架结构,强度高、变形小;
2.采用进口高精度滚珠丝杠,传动高效平稳;
3.传动部分采用圆弧齿同步带传动,传动过程中双向无间隙;
4.采用交流伺服电机及驱动系统,确保传动平稳,力矩稳定,具有过流、过压、过载等保护装置,调速比可大1:100000;
5.夹具经特殊设计,夹持牢固,操作方便,无钳口滑移现象;
6.特殊工艺保证试验机同轴度,很好的消除了不规则试样对传感器的影响。

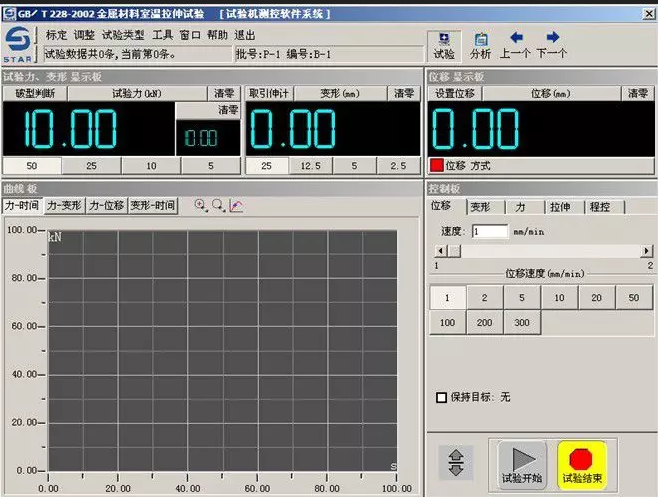

微机控制电子拉力试验机专业软件实现自动求取最大力、抗拉强度等数据。计算机控制系统对试验过程的控制和数据处理符合相应金属材料与非金属材料国家标准的要求、试验报告多样化如WORD、EXECEL等方式。


)本机采用内置式控制器,保证了该试验机可以实现等速位移控制、等速变形的闭环控制。
b)采交流伺服电机,性能稳定、可靠,具有过流、过压、超速、过载等保护装置。
c)电气控制线路参照国际标准,符合国家试验机电气标准,抗干扰能力强,保证了控制器的稳定性,实验数据准确性。
d)自动换档:根据负荷大小自动切换到适当的量程,以确保测量数据的准确性;实现了真正意义上的物理调零、增益调整及试验力测量的自动换档、调零、标定和存盘,无任何模拟调节环节,控制电路高度集成化
e)条件存盘:试验控制数据和试样条件可制成模块,方便了批量试验的进行;
f)自动变速:试验过程中移动横梁的速度可按预先设定的程序自动变化,也可手动变化;
g)自动标定:系统可自动实现示值准确度的标定;
h)自动保存:试验结束,试验数据和曲线自动保存;
i)过程实现:试验过程、测量、显示和分析等均由微机完成;
j)批量试验:对相同参数的试样,一次设定后可顺次完成;
k)试验软件:中文WINDOWS界面,菜单提示,鼠标操作;
l)显示方式:数据和曲线随试验过程动态显示;
m)曲线遍历:试验完成后,可对曲线进行再分析,用鼠标可找到曲线上任一点所对应的试验数据;
n)曲线选择:可根据需要选择应力-应变、力-位移、力-时间、位移-时间等曲线进行显示和打印;
o)试验报告:可按用户要求的格式编制报告并打印;具有网络接口,可进行数据的传输、存储、打印记录和网络传输打印,可与企业内部局域网或Internet网连接。
p)限位保护:具有程控和机械两级限位保护;
q)自动停机:试样断裂后,移动横梁自动停止;
r)过载保护:当负荷超过各档最大值的3-5%时,自动停机;
自动和人工两种模式求取试验结果,自动形成报表,使数据分析过程简便。
技术参数:

最大试验力

150kN

精度等级

1 级

试验力测量范围

0.4%~100%FS

试验力示值误差

±0.5%

试验力分辨力

1/200000FS

大变形测量范围

5~800mm

大变形示值误差

±0.5%以内

横梁位移示值相对误差

±0.5%以内

位移分辨力

0.001mm

试验速度范围

0.01mm~500 mm/min

速度准确度

速率<0.05mm/min:±2%以内; 速率≥0.1mm/min:±1%

机械结构

门式结构

控制方式

电脑控制

有效试验宽度

850mm

横梁最大行程

2000mm

限位保护

电子限位保护

过流保护

电压波动超过 20%时自动保护

过载保护

超过最大力值 10%时自动保护

电源

单相 220V±10%

试样内径

Φ17~Φ400mm

试样最大长度

1500mm
