安全网梯形撕裂试验机满足标准GB/T6096-2009《安全带测试方法》、GB 24543-2009《坠落防护安全绳》、GB5725-2009《安全网》标准的拉伸、梯形法撕裂、开眼环扣、系绳断裂强力等试验等标准的要求，并可为用户量身定制标准方法。

1、主机：
该机采用双空间门式结构，试验空间可互换空间。横梁无级升降。传动部分采用圆弧同步齿形带，丝杠副传动，传动平稳，噪音低。特别设计的同步齿形带减速系统和精密滚珠丝杠副带动试验机的移动横梁运动，实现了无间隙传动。
2、附具：
a、安全网辅具：
b、安全带辅具：
c、安全绳辅具：
3.电气测控系统：
（1）采用交流伺服驱动器和交流伺服电机，性能稳定、可靠，具有过流、过压、超速、过载等保护装置。
（2）具有过载、过流、过压、位移上下限位和紧急停止等保护功能。
（3）基于pci技术的内置式控制器，保证了该试验机可以实现试验力、试样变形和横梁位移等参量的闭环控制，可实现等速试验力、等速位移、等速应变、等速载荷循环、等速变形循环等试验。各种控制模式之间可以平滑切换。
（4）试验结束时，可手动或自动高速返回试验初始位置。
（5）实现了真正意义上的物理调零、增益调整及试验力测量的自动换档、调零、标定和存盘，无任何模拟调节环节，控制电路高度集成化。
（6）电气控制线路参照，符合国家试验机电气标准，抗干扰能力强，保证了控制器的稳定性，实验数据准确性。
（7）具有网络传输接口，可进行数据的传输、存储、打印记录和网络传输打印，可与企业内部局域网或internet网连接。
4.软件主要功能特点描述
该测控软件用于微机控制电子万能试验机进行各种金属及非金属的试验，按照相应标准完成实时测量与显示、实时控制及数据处理、结果输出等各种功能。
(1)分权限管理，不同级别的操作者有不同的操作权限，既使操作简单、方便、快捷，又有效的保护了系统；
(2)实时测量与显示试验力及峰值、位移、变形等各信号；并实现了精确定时，高速采样；
(3)实现了负荷-变形，负荷-位移等多种试验曲线的实时屏幕显示，可随时切换观察，曲线的放大与缩小非常方便；
(4)具备试验参数的计算机存储、设定、加载等功能，调零、标定等操作都从软件上进行，各参数可方便的进行存储和调入。
(5)支持多种控制方式，包括开环等速位移及等速力、等速应力等多种闭环控制方式；并在高级操作者调试闭环参数过程中给出标准参考曲线，从而使用户实际观察到各参数对闭环效果产生的影响。
(6)采用人机交互方式分析数据。处理方法满足应用广泛的标准要求，也可人工干预分析过程，提高分析的准确度；也可以根据用户提供的标准进行其他的数据处理。
(7)试验数据以文本文件存贮，以方便用户查询，以及利用任何通用商业报表、字处理软件对试验数据进行再处理，同时方便联网传递数据；
(8)可记录、保存试验全过程的数据曲线，并具有演示功能，实现试验曲线再现。还可以进行曲线叠加对比，便于对比分析；
(9)可按用户要求格式打印试验报告，满足各种需要；
(10)可应用于win98、win2000、winxp等多种操作系统，操作可全部用键盘、鼠标完成，使用方便快捷；
(11)具备过载保护自动停机功能，并可以自动判断试样断裂，自动停机。
根据用户要求不同，上述软件功能会有增减或调整改变。
5.软件及软件操作界面：
软件可以在windows98/2000/xp，用户界面呈现与windows风格一致的中文窗口系统。所有的试验操作均可以在计算机屏幕上以鼠标输入的方式完成。
a、安全网断裂强力试验界面
b、安全网梯形法撕裂强力试验界面
c、安全网开眼环扣强力试验界面

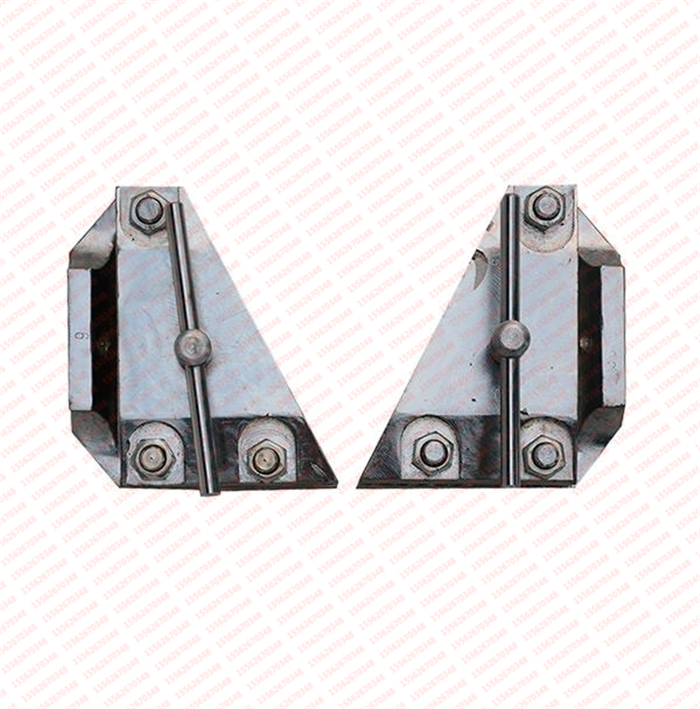

安全网梯形撕裂试验机专用夹具介绍：

技术参数：
1试验力20kN
2试验机级别0.5级/1.0级
3负荷测量范围0.2%～*FS（0.5级）/1%～*FS（1.0级）
4示值相对误差±0.2%（0.5级）±1%（1.0级）
5试验力分辨率1/±500000FS（全程分辨率不变）
6变形测量范围0.2%～*
7力控速率调节范围0.005%～5%FS/S
8力控速率控制精度速率<0.05%FS时，为±1%设定值以内；
速率≥0.05%FS时，为±0.5%设定值以内；
9变形速率调节范围0.005～5%FS/s；
10变形速率控制精度速率＜0.05%FS/s时，为设定值的±1%以内；
速率≥0.05%FS/s时，为设定值的±0.5%以内；
11位移速率调节范围0.01～500mm/min；
