脚手架/盘扣/碗扣专用试验机主要适用于建筑工程中，对外径为Φ48.3mm的钢管脚手架用直角扣件、旋转扣件、对接扣件及底座进行抗滑、抗破坏、扭转刚度、抗拉、抗压,承插式盘扣式钢管支架构件的单侧抗剪强度、双侧抗剪强度、抗弯强度、抗拉强度、环焊缝抗剪强度、底座抗压强度等的所有力学性能的检测。

依据标准：
1、GB/T2611-2007《试验机通用技术要求》
2、GB15831-2006《钢管脚手架扣件》
3、GB24910-2010《钢板冲压扣件》
4、JGT503-2016<承插式盘扣式钢管支架构件
试验机技术指标
主要技术指标：
1、测力传感器为轮幅式拉压传感器，精度0.5%FS，系统测力精度在2%～100%FS范围内相对精度高达±1%。
2、数显千分表，在2％-100%FS范围内系统测量变形相对精度高达±0.5%。
3、内置位移传感器采用2000道/圈光电编码器，并采用4倍化技术达到2400道/圈的分辨率（分辨率最高可达0.01mm）。
5、试验机测控系统，主要指标：
（1）3个模拟输入通道，用于力值及电子引伸计测量，AD转换代码数为±120,000（用高分辨率AD转换器实现的无分档测量优于4档放大）。
（2）一个1：100调速比的数字输出通道，用控制伺服系统2～200mm/min范围内无级调速。
（3）三个光电编码输入通道用于测量大变形和位移测量，采用4倍化技术，提高测量分辨率。
（4）一个手控操作盒，8个按键。
软件概述

?基于WINDOWS操作平台，软件操作简单、功能强大，人机对话式结构。采用标准的Windows风格，操作简单易学
?软件采用模块化设计，不同的试验类型创建，试验控制以及数据分析都有独立的模块，与主程序分离。可以适应多种试验类型的试验控制和数据处理
?试验数据可由用户自行添加，个数不限，采用模板方式新建试验记录，方便快捷
?自动完成试验过程、判断破型，自动记录保存试验数据。所有试验数据以国际通用的XML格式保存
?高效的试验数据管理功能，能按多种方式实现试验数据的快速查询、加载与删除
?试验结束系统自动分析、统计试验结果，分析方式可由用户自行设定
?灵活的报表编辑功能，为用户提供了面向图形排版的专用报表编辑工具，简单易学，能方便的打印试验曲线及相关图片、文字
?用户可根据需要对试验数据进行删除
?用户可以根据需要改变分析方法，数据可以根据本身需要自行修改修约方式
?专用的数据库管理库模块
?同时记录力-时间，变形-时间、位移-时间试验曲线，可随时切换观察，任意放大缩小，水平或垂直移动，实时高速采样
?提供多种报表打印接口，用户可根据需要编辑任何格式的报表
?试验数据采用标准数据库管理方式，自动保存所有试验数据和曲线

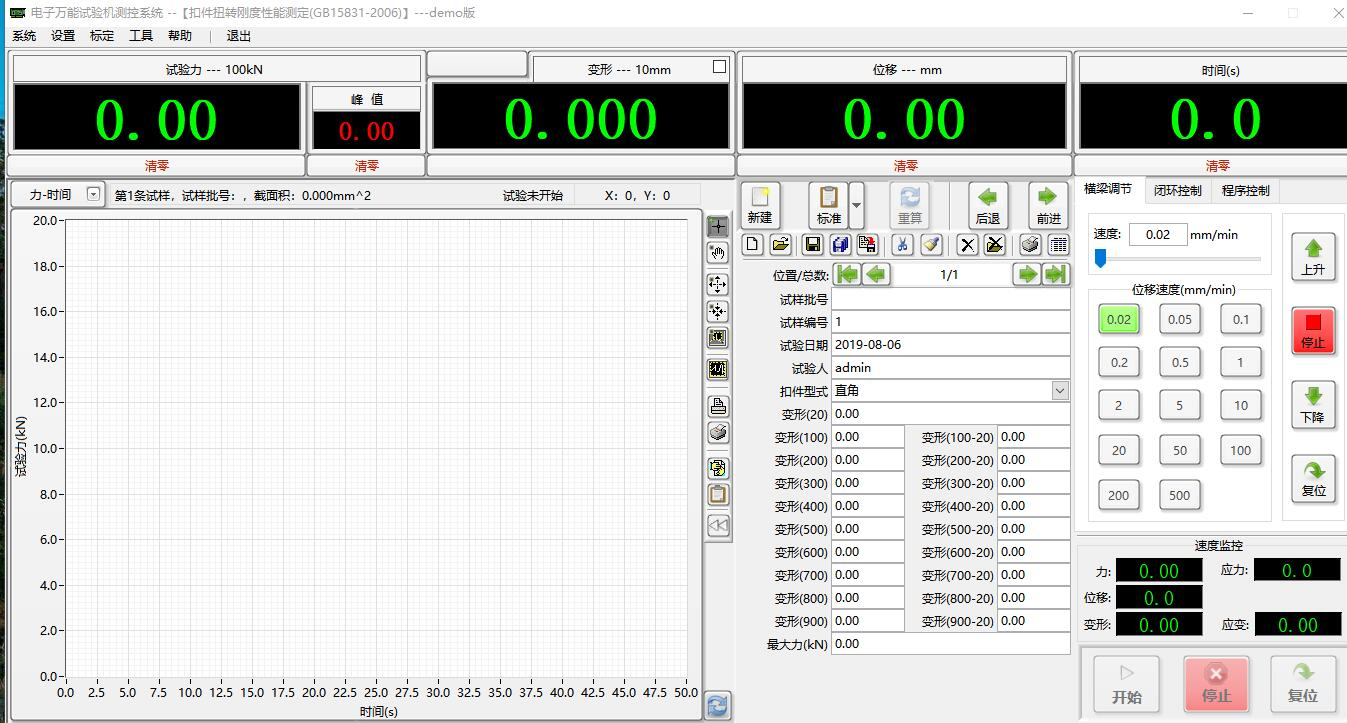

试验过程中实时显示试验曲线，试验完成后试件的测试数据、曲线和试件信息都会在这操作窗口中显示出来。
（五）软件集成的部分国家标准或试验方法
该套控制软件现在已经集成了100多种金属及非金属国家标准或试验方法，可以满足客户的多方面试验的需要，试验报告方法可以根据客户的需随时进行定制和更新，这
样可以为客户带来极大的使用方便。
（六）数据查询窗口
可对历史试验数据进行数据库查询，只需输入一定的条件，可以把试验数据立即找到。
（七）自动标定窗口
力值和变形可以自动标定，在我们调试完成后，如果用户感觉示值不准或者测控参数被改动，只需点击自动校正按钮，系统参数就会恢复到调试时的状态。
（八）系统的调零采用数字化设计
只需用鼠标操作就可以对两个采集通道进行调零，系统一般只需一次调零即可，在正常使用情况下，系统会自动回到真正的零点。
（九）批量数据处理及批量报告打印窗口
可对一批同类试件进行汇总分析，对测控数据进行对比并计算平均值，可以对试件进行成批汇总打印。我们可以为客户定制特殊的试验报告。这些只是多种形式的几个代表。试验报告也可根据用户要求进行编辑打印并具有相关处理软件
各项技术参数
1.最大试验力：200KN
2.准确度等级:1级
3.结构形式：台式框架结构，全喷塑处理
4.试验力示值允许误差极限：示值的±1%以内
5.负荷测量范围：满量程的2%～100%FS
6.力分辨率：最大试验力的1/300000
7.位移示值极限误差：示值的±1%以内
8.位移最小分辨率：0.01mm
9.横梁速度调节范围：0.05～300mm/min
10.横梁速度相对误差：设定值的±1%以内
11.有效试验宽度：550mm
12.有效拉伸空间距离：650mm
13.主机外形尺寸：1060×805×2300mm
14.主机重量：约1400kg
15.供电电源：220V，50Hz，2KW
16.软件及用户界面：WINDOWS操作环境下的软件和交互式人机对话操作界面
17.试验过程及测量、显示、分析、控制等均由微机完成
18.试样破坏后，移动横梁自动停止移动（或自动返回初始位置）
19.具有程控和机械两级限位保护
20.当负荷超过额定值3～5%时，自动停机
