弯曲挠度测试试验机是新一代微机控制电子式万能试验机。主要用于各种金属、非金属及复合材料的拉伸、压缩、弯曲、剪切、剥离、撕裂等力学性能指标的测试。

①主机结构
多功能微机控制挠度测试专用试验机采用双空间落地式结构,上空间拉伸，下空间压缩、弯曲。主机部分由四立柱、上横梁、中横梁、工作台组门式框架，调速系统安装在工作台下部，由调速精度高、范围宽、性能稳定交流伺服电机通过同步齿形带减速系统带动滚珠丝杠旋转，滚珠丝杠副驱动中横梁，带动拉伸附具（或压缩、弯曲附具）上下移动，实现试样的加荷和卸载。该结构具有高刚度、高效率、传动稳定。主机主要零部件在加工中心进行加工，保证了主机的精度。
②附具标准配置
楔形拉伸附具、压缩附具、弯曲附具各一套
③测试平台
多功能微机控制挠度测试专用试验机采用品牌计算机作为硬件平台，利用计算机PCI（采用即插即用PNP技术）插槽与采集控制系统直接连接告诉、准确、实时采集处理数据，测控软件以WINDOWS操作系统作为平台，界面温和、直观、层次分明、操作简单。测控软件能够满足不同材料的试验测试。可根据相关国际标准、国家标准或行业标准测试各种材料的物理性能力学试验，可输出用户理想的报告。
④试验力测量：
负荷测量：采用0.02%FS高稳定性、高精度的轮辐式负荷传感器，配以高性能的测量放大系统，保证了试验力的高分辨率。可根据用户需求配置多个传感器，实现了试验力宽范围的测量。
试样变形测量：采用24位A/D转换单片机采集系统，经计算机数据处理，实现试样的变形测量。
位移测量：采用2000P/R高精度光电编码器与精密丝杠同轴旋转，同时通过数字电路倍频整形后实现上下夹头相对位移的测量。
⑤试验力控制系统
100kn万能材料试验机(落地式)采用进口全数字交流伺服控制器，控制高性能的交流伺服电机驱动同步齿形带，带动两对高精度无间隙的精密丝杠传动。具有加载平稳、低速性能好、无间隙、传动效率高、噪音低、传动平稳等优点。
⑥操作便利
在外置主机控制器上具体6个按键分别为快上、快下、慢上、慢下、开始、清零。
⑦保护装置
根据不同的试验位置，可调节限位开关的位置，有效地防止夹具对撞。具有过载、过流、漏电等保护功能。

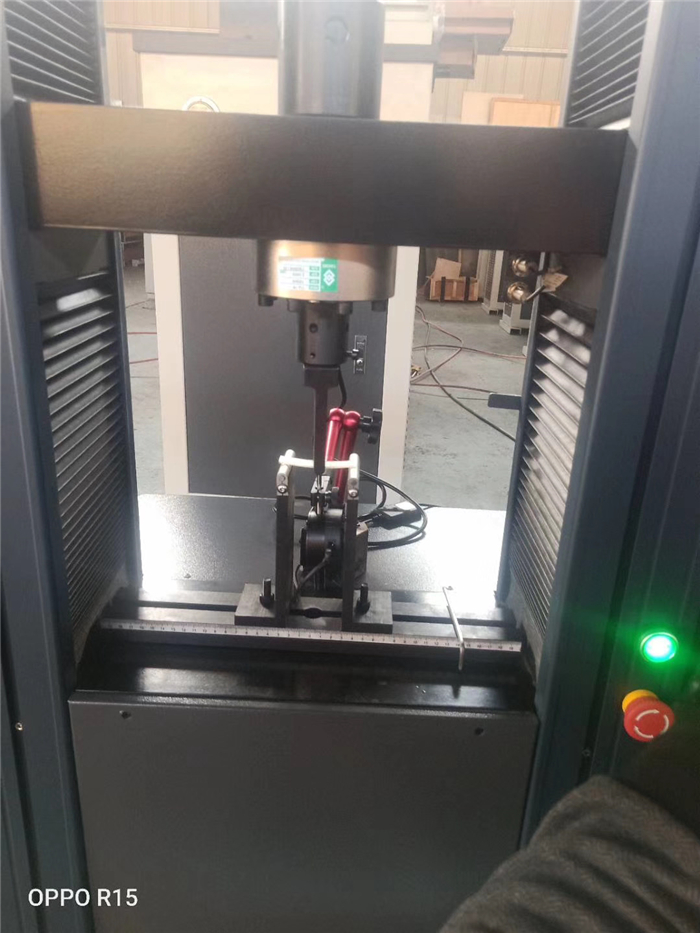

弯曲挠度测试专用试验夹具：

多功能微机控制挠度测试专用试验机技术参数：
